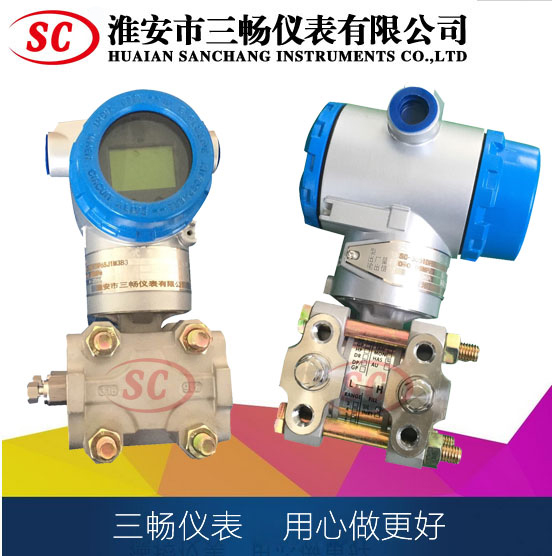

SC-510A絕對壓力變送器用于測量液體、氣體或蒸汽的壓力,并將其轉換為4～20mA DC的電流信號輸出.絕對壓力變送器也可與HART-375手操器互通訊，通過它們進行設定和監控等

SC-510A絕對壓力變送器的功能

輸出：兩線制，4～20mA DC輸出，數字通訊，可編程設定線性或平方根輸出方式，HART協議加載在4～20mA DC信號上。

電源電壓：工作狀態：10.5～42V DC             本 安 型：10.5～30V DC

                數字通訊：16.4～42V DC             本 安 型：16.4～30V DC

負載：(輸出信號代碼為D和E時)：工作狀態：0～1335Ω    數字通訊：250～600Ω

HART通訊距離：用多芯雙絞線時可通訊距離非常大達2Km。通訊距離因電纜類型而異。公式如下：L=65000000/(R×C)-(C1+10000)/C

L=長度(m和ft)

R=阻抗(Ω ，包括電源阻抗)

C=電纜電容(pF/m或pF/ft)

C1=非常大并聯電容(pF/m或pF/ft)

阻尼時間常數：放大器部件和膜盒的阻尼時間常數之和。 放大器部件阻尼時間常數在0.2～64秒范圍內可調。

環境溫度：-40～85℃(-40～185?F)   -30～80℃(-22～176?F)【帶LCD表頭】

接液溫度：-40～120℃(-40～248?F)

SC-510A絕對壓力變送器的性能

調量程的參考精度：(包括從零點開始的線性、滯后性和重復性)：   ±0.075％

穩定性：±0.1％量程上限/12個月

SC-510A絕對壓力變送器的型號和規格代碼表
