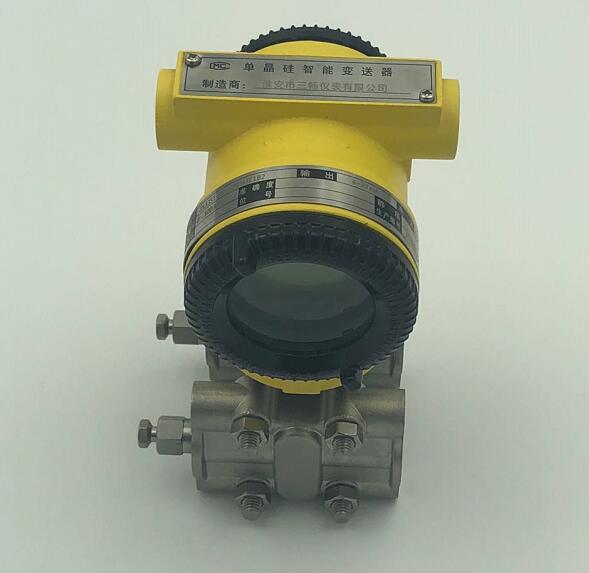

3151DP智能差壓變送器技術參數
使用對象：液體、氣體;和蒸汽
供電電壓：12～36V DC，標準值24VDC；
輸出信號：4～20mADC；(特殊可為四線制220V AC供電0-10mA DC輸出)
環境溫度：－25～70℃(一般變送器)，－15～70℃(帶現場指示器)
測量溫度：-40-104℃，法蘭灌充硅油-40-104℃，灌充高溫硅油15-315℃
儲藏溫度：－40～100℃；
相對溫度：0-100%RH
防護等級：dⅡBT4 iaⅡCT5；
電源影響：小于輸出范圍的±0.005%/V；
振動影響：在任何方向上振動200Hz，引起的誤差為zui大范圍的0.05%／g(微差壓為0.25%／g)；
安裝位置影響：當工作膜片未垂直安裝時，可能產生不大于0.24Pa的零位誤差，誤差可通過調整零位來消除，對量程無影響；
穩定性：六個月內不超過變送器的精度；
指示器：現場輸出指示器有電流表，線性指示0～100%；3-1/2位LCD液晶顯示量程和零位：外部連續可調；
正負遷移：差壓變送器：zui大正遷移量為500%，zui大負遷移量為600%
材料隔離膜片：316L不銹鋼，哈式合金-C，蒙耐爾合金，鉭
排氣/排液閥：316L不銹鋼，哈式合金-C，蒙耐爾合金
法蘭和接頭：316L不銹鋼，哈式合金-C，蒙耐爾合金
"O"型圈：氟橡膠
灌充液：硅油惰性油
螺栓：316不銹鋼
電子殼體：低銅鋁合金
3151DP智能差壓變送器變送器性能指標
1. 3151差壓傳感器量程和量程上限（量程比100:1）
|
量程代碼 |
校驗量程（KPa） |
量程上限（KPa） |
zui小量程（KPa） DP |
備注 |
|
3 |
0-0.12~7.5 |
0-7.5 |
-7.5 |
|
|
4 |
0-0.40~40 |
0-40 |
-40 |
|
|
5 |
0-2~200 |
0-200 |
-200 |
|
|
6 |
0-7~700 |
0-700 |
-700 |
|
|
7 |
0-21~2100 |
0-2100 |
-2100 |
|
|
8 |
0-70~7000 |
0-7000 |
-7000 |
|
|
|
|
|
|
|
2. 電氣技術規范
|
電源 |
17.5~45V DC |
輸出信號 |
4-20mA DC/HART |
|
HART通訊負載 |
250~1500ohm |
絕緣強度 |
100V AC |
|
刷新時間 |
0.25Sec |
啟動時間 |
5 Sec |
3. 性能技術規范
|
精度 |
±0.075%FS |
工作溫度 |
-40~+85℃ |
|
相對濕度 |
5%~98% |
工作溫度（LCD） |
-20~+70℃ |
|
接液溫度（極限） |
-40~+104 |
穩定性（1年） |
±0.1%量程上限 |
|
靜壓影響 |
±0.1%/7MPa（零位） ±0.2%/7MPa（量程） |
溫度影響 |
≤0.45%/55℃ |
|
靜壓和單項超負荷極限 |
3-13MPa |
3151DP智能差壓變送器訂貨型號規格表
|
3151DP |
差壓變送器 |
|||||||
|
|
代號 |
測量范圍 |
||||||
|
3 |
0-1.24到0-7.46kPa |
|||||||
|
4 |
0-6.22到0-37.29kPa |
|||||||
|
5 |
0-31.08到0-186.45kPa |
|||||||
|
6 |
0-117.21到0-689.48kPa |
|||||||
|
7 |
0-0.34到0-2.07MPa |
|||||||
|
8 |
0-1.17到0-6.89MPa |
|||||||
|
|
代號 |
輸 出 |
||||||
|
A |
4～20mA 智能HART電路 |
|||||||
|
|
代號 |
結構材料 |
||||||
|
壓力容室接頭 |
泄放閥 |
隔離膜片 |
填充液 |
|||||
|
22 |
316SST |
316SST |
316L SST |
硅油
|
||||
|
23 |
316SST |
316SST |
哈氏合金C-276 |
|||||
|
24 |
316SST |
316SST |
蒙耐爾合金 |
|||||
|
25 |
316SST |
316SST |
鉭 |
|||||
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C-276 |
|||||
|
35 |
哈氏合金C |
哈氏合金C |
鉭 |
|||||
|
44 |
蒙耐爾合金 |
蒙耐爾合金 |
蒙耐爾合金 |
|||||
|
|
代號 |
流程連接 |
||||||
|
S |
1/2NPT內螺紋316LSST |
|||||||
|
O |
1/4NPT內螺紋316LSST |
|||||||
|
|
代號 |
選 用 項 目 |
||||||
|
M11 |
線性指示表，0～100%刻度 |
|||||||
|
B1 |
彎支架管裝(ø51 mm管子) |
|||||||
|
B2 |
板裝彎支架 |
|||||||
|
B3 |
管裝平支架(ø51 mm管子) |
|||||||
|
|
代號 |
防爆 |
||||||
|
ED |
隔離防爆 |
|||||||
|
EI |
本安防爆 |
|||||||
|
3151DP 4 A 22 S M11 B1 變送器完整型號 |
||||||||
